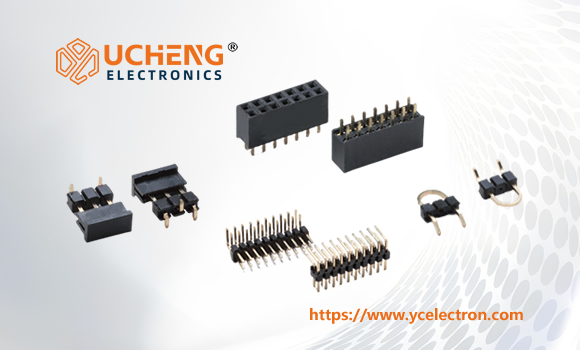

排针/排母应用范围、优缺点带来的工程影响
一、主流应用范围
1. 消费电子
智能家居模块（WiFi / 蓝牙模块、电源板、传感器小板）
小家电主控板、显示板、按键板分体连接
摄像头模组、电池转接板、风扇 / 马达接线板
特点：量大、成本敏感、插拔次数不多，多选用镀锡、2.54mm THT。
2. 工控 & 安防
PLC、网关、工业交换机、门禁主板与 IO 子板
摄像头主板 + 红外灯板、硬盘转接板、电源转接板
特点：震动、高低温、长期待机；倾向磷青铜镀金、带卡扣锁扣。
3. 嵌入式开发与模块生态
Arduino、STM32、ESP32、树莓派核心板与扩展板
调试接口、杜邦线测试点、工装测试座
特点：频繁插拔、需要通用性；2.54mm 是行业通用标准。
4. 车载电子（车规级）
BMS 电池管理、中控小板、车灯驱动、车载传感器
特点：振动大、温差大、要求低接触电阻；一般要求车规镀金、锁扣、耐高温塑胶，普通商用排针排母不推荐直接上车。
5. 医疗设备、测试工装
医疗控制子板、老化测试板、治具转接板
特点：可靠性优先、可维修、方便拆装；镀金、高寿命簧片。
二、核心优点及其正面影响
1、通用性强、标准化程度高
2.54mm 生态成熟，杜邦线、工装、模块互相兼容；采购容易、替代料多、打样成本低。
影响：项目原型验证快，供应链风险低，适合模块化设计。
2、结构简单、成本低
对比精密板对板连接器（BTB）、线对板端子，同 Pin 数单价更低。
影响：大批量消费产品可以控制 BOM 成本；适合低预算、成熟量产机型。
3、可拆卸、方便维修与调试
板对板可拔开，便于返修、更换子板、现场维护。
影响：不用整板报废；测试、老化、工装接入非常友好。
4、选型维度丰富：直插 / 贴片、直针 / 弯针、单排 / 双排、不同高度
可实现垂直堆叠、侧向出线、高低间隙避件。
影响：结构设计自由度高，适合主板 + 子板堆叠方案。
三、核心缺点及其工程负面影响
1、抗震、抗插拔寿命弱于带锁 BTB / 专用线对板连接器
普通无卡扣排母仅靠簧片摩擦力固定；长期振动、反复插拔容易松动、接触不良。
影响：车载、强震动设备如果不加锁扣，后期故障率上升；频繁调试场景排母簧片疲劳会出现时通时断。
2、镀锡版本易氧化，潮湿 / 长期仓储风险大
锡层表面氧化膜会增大接触电阻，冷启动、小信号更容易出问题。
影响：仓库放半年以上、南方高湿环境，批量上线后偶发接触不良；小电流模拟信号、低速通信尤为敏感。
3、电流密度有限，不适合大功率
普通 2.54mm 单针常规安全电流多在 3A 左右，长时间大电流会温升明显。
影响：多路电源、大电流负载不建议用细针排针排母；容易局部发热、塑胶软化。
4、占用 PCB 面积大、高度偏高，不利于超薄设备
相比 0.5/0.8mm BTB 连接器，同 Pin 数占用更大板面积、堆叠高度更高。
影响：轻薄穿戴、小型摄像头、超薄显示屏模组一般不选用。
5、SMT 排母易虚焊、偏位，对焊盘 / 定位柱依赖高
母座体积大、重量高于排针，回流焊容易漂移；底部遮蔽导致焊锡润湿不良。
影响：AOI 漏检风险、批量不良上升；结构必须设计定位柱、优化钢网。
6、间距固定，高密度场景受限
2.54mm、2.0mm 占用空间大；1.27mm 虽缩小但成本上升、通用性下降。
影响：高速高密度板间互联，通常让位给 BTB。
